LHB800型擴散硅壓力變送器

概述

　　LHB800型壓力變送器采用擴散硅傳感器，經嚴格的工藝過程裝配而成。采用無中介液的干式壓力測量技術，充分發揮了擴散硅傳感器的技術優勢，使LHB800型壓力變送器具有穩定性高。

　　LHB800型壓力變送器具有多種型號，多種量程，多種過程連接形式?？蓮V泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是工業自動化領域理想的壓力測量?jī)x表。

工作原理

　　儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘?hào)，再由前置放大器把此電信號放大濾波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：
　　

　　　被測介質的壓力直接作用于傳感器的陶瓷/擴散硅膜片/上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體/擴散硅上，由于膜片與基體的間隙只有0.1毫米，因此過壓時膜片的位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形。

技術參數

◆準確度等級 　　0.5級

◆回差　　0.1%FS

◆溫度影響　　±0.1%/10℃

◆工作電壓　　DC 13V～30V

◆年穩定性　　±0.2%

◆信號輸出　　4～20mA

◆允許過壓　　量程150%

◆外型尺寸　　120×60×100 max

◆過載壓力　　量程200%

◆允許溫度　　　　介質 -20～70℃　　　環境 -20～80℃

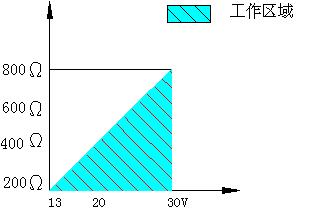

負載特性

外形尺寸及安裝方式

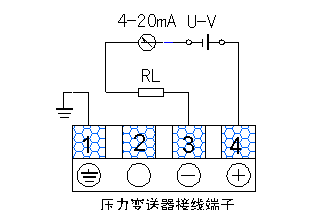

接線方式

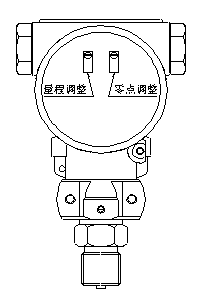

零點及量程調整

注意事項

安裝時，用扳手夾住M20×1.5的外六角部分，切不可將力作用于壓力變送器外殼。

LHB/BP800型壓力變送器型譜表

膜片材料

K1 擴散硅
K2 陶瓷壓阻

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

變送器類型

S
I

標準型
本安型ExibⅡBT4

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接件材料

1
9

外不銹鋼316L
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接方式

R
G
M
A
Y

外螺紋G 1/2
外螺紋M 20×1.5
外螺紋G 1/2 小孔
外螺紋 1/2 NPT
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

密封件材料

1F
2F
9F

模氟橡膠
丁腈橡膠
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

信號輸出方式

4～20mA二線

|
|
|
|
|
|
|
|
|
|
|
|
|
|

外殼類型

A
B
Y

鋁外殼無現場指示IP65
鋁外殼帶現場指示IP65(模擬指示表）
特殊要求

|
|
|
|
|
|
|
|
|
|

精度等級(K1)

1
2
3

0.1（本安型除外）
0.2
0.5

|
|
|
|
|
|

精度等級(K2)

2
5
9

0.2
0.5
特殊要求

|
|

測量范圍（見標準量程表）

非標準量程

800-

標準量程表

測量范圍	代號	量程調節范圍	過載
0～4KPa	D1	0.7～7KPa	0.6
0～6KPa	D2	0.7～7KPa	0.6
0～10KPa	D3	1.0～10KPa	0.6
0～16KPa	D4	10.0～20KPa	0.6
0～20KPa	D5	10.0～20KPa	0.6
0～25KPa	D6	12.0～30KPa	0.6
0～40KPa	D7	12.0～40KPa	0.6
0～60KPa	D8	20.0～60KPa	0.6

0～100KPa	E1	30.0～100KPa	1.0
0～160KPa	E2	60.0～200KPa	1.0
0～200KPa	E3	60.0～200KPa	1.0
0～250KPa	E4	120.0～400KPa	1.0
0～400KPa	E5	120.0～400KPa	1.0

0～0.6MPa	F1	0.2～0.6MPa	2.0
0～1.0MPa	F2	0.3～1.0MPa	2.0
0～1.6MPa	F3	0.6～2.0MPa	4.0
0～2.0MPa	F4	0.6～2.0MPa	4.0
0～2.5MPa	F5	1.2～4.0MPa	4.0
0～4.0MPa	F6	1.2～4.0MPa	6.0
0～6.0MPa	F7	2.0～6.0MPa	9.0

0～10MPa	H1	3.0～10MPa	20
0～30MPa	H2	3.0～30MPa	60

-2～2KPa	C1	2.0～7.0KPa	0.6
-5～5KPa	C2	5.0～20KPa	0.6
-10～10KPa	C3	2.0～20KPa	0.6
-20～20KPa	C4	-8.0～20KPa	0.6
-50～50KPa	C5	10.0～100KPa	0.6
