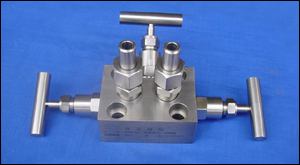

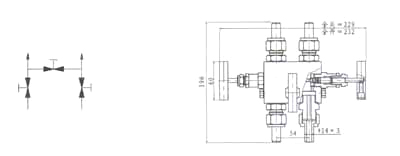

一、1151一體化三閥組

a、LHB系列匯集了各種儀表閥組,它可配用EJA、ROSEMOUNT、HONEYWELL、ABB、1151、CECC、CECR等變送器儀表配套安裝使用；還可與各種管路連接，構成管道通路。該采列儀表閥組結構緊湊，外型美觀，密封性能好，安裝使用方便，可以直接與安裝板或保溫箱連接，構成現場儀表系統；分別具有排污，檢驗帶蒸汽拌熟和減少漏點等特點。
b、該閥組左邊為高壓閥，右邊為低壓閥，中間為平衡閥。當關閉高低閥，開啟平衡閥時，正負壓測量室壓力平衡；當開啟高低閥，兩端輸出分別是P1、P2；當高低閥一閥開啟，一閥關閉，平衡閥開啟時，兩端輸出壓力均為P1或P2。
c、安裝說明
該閥組可水平或垂直安裝，用4個螺栓直接與差壓變送器連接，輸出端連接可根據需要為內螺紋ZG1/2"或NPT1/2"。如用戶無此要求的，我公司則按M20*1.5-Φ14終端接頭進行焊接或雙卡套式與管路連接，緊固螺栓根據變送器的螺紋不同，可分M10-40和7/16"*40連接兩種,請在訂貨時注明。

序號	公稱壓力 PN	公稱壓力 DN	適用溫度 ℃	閥體材料
1	20MPa	5	-20～440	20#
2	20MPa	5	-70～240	1Cr18Ni9Ti
3	40MPa	5	-20～440	20#
4	40MPa	5	-70～240	1Cr18Ni9Ti

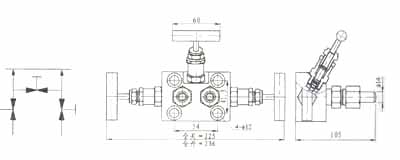

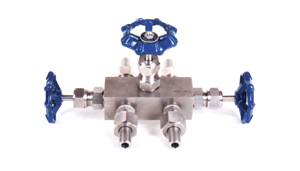

一、QFF3 型三閥組

序號	公稱壓力 PN	公稱壓力 DN	適用溫度 ℃	閥體材料
1	6.4MPa	5	-20～440	20#
2	6.4MPa	5	-70～240	1Cr18Ni9Ti
3	16MPa	5	-20～440	20#
4	16MPa	5	-70～240	1Cr18Ni9Ti
