1151LT、1151ST液位變送器

◆ 用途

    液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液相介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20m八．Dc信號輸出。
    液位變送器有LT型法蘭式液位變送器和LT型衛生式液位變送器兩種，它們與智能放大板組合，可構成智能型液位變送器，與符合HART協議的手操器配合，可以互相通訊，進行設定和監控。
    LHB-1151LT型液位變送器采用標準的法蘭進行安裝聯接；LHB-1151ST型衛生式液位變送器采用卡箍的形式，進行快速聯接，與介質接觸的表面，經過精細加工和處理，光潔度和清潔度皆符合衛生標準，內部的灌充液是以不污染介質為標準，選取和注入的，因此可以廣泛地應用于食品、飲料和醫藥等工業部門。

結構原理圖

◆ 技術參數和性能

表 12. 主要技術參數

類型	安裝方式	量程(KPa)		精度	過載壓力或靜壓(MPa)	靜壓影響(%)	溫度影響(%/28℃)		附注
		代號	調整范圍				環境溫度	介質溫度
GP	法蘭聯接	3 4 5 6	1.3∽7.5 6.2∽37.4 31.1∽186.8 117∽689.5	0.25	2 5 10 具體工作靜壓由法蘭的形式和規格而定。	±0.25 (量程3加倍)	±0.25 (量程3加0.5倍)	±0.15 (量程3加0.5倍)	1.靜壓和溫度影響，均是在滿量程下測得。 2.量程3必須配置4"或DN100法蘭。 3.液位變送器的負壓側，可聯接毛細管長度15英尺（4.5米），安裝形式相同的遠傳裝置。 4.介質溫度-30∽200℃
							±0.25	±0.15
AP	卡箍聯接	4 5 6	6.2∽37.4 31.1∽186.8 117.1∽689.5		2 5	±0.25

◆ 外形尺寸

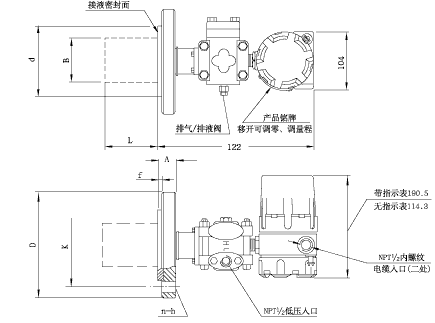

LT型法蘭式液位變送器

◆ 技術參數和性能

表 16. 法蘭聯接尺寸表

法蘭規格

外形尺寸

安裝尺寸

插入筒尺寸

代號

通徑

壓力等級

外徑 D

凸面直徑 D

厚度 A

凸面高 f

分布圓

螺孔數 n

直徑 h

螺栓 M

直徑 B

凸出長度

2A1

150Lb

φ 152

φ 92

5.5

φ 120.6

φ 19

M16

暫供 φ 60

0 (0")

50 (2")

100(4")

150(6")

200(8")

250(10")

2A3

300Lb

φ 165

φ 127

2A6

600Lb

2D1

DN50

PN10/16 bar

φ 99

φ 125

2D3

PN25/40 bar

2D6

PN64 bar

φ 180

φ 135

φ 23

M20

3A1

150Lb

φ 191

φ 127

27.5

φ 152.4

φ 19

M16

φ 77

3A3

300Lb

φ 210

32.5

φ 168.3

φ 23

M20

3A6

600Lb

37.5

3D1

DN80

PN10/16 bar

φ 200

φ 132

φ 160

φ 19

M16

3D3

PN25/40 bar

26.5

3D6

PN64 bar

φ 215

32.5

φ 170

φ 23

M20

4A1

150Lb

φ 229

φ 157

φ 190.5

φ 19

M16

φ 95

4A3

300Lb

φ 254

33.5

φ 200

φ 23

M20

4A6

600Lb

φ 273

43.5

φ 216

φ 25

M22

4D1

DN100

PN10/16 bar

φ 220

φ 166

φ 180

φ 19

M16

4D3

PN25/40 bar

φ 235

28.5

φ 190

φ 23

M20

4D6

PN64 bar

φ 250

34.5

φ 200

φ 27

M24

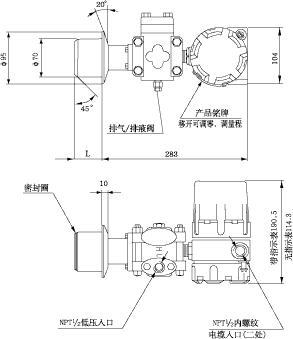

◆ ST型衛生式液位變送器

安裝示意圖

◆ 一側帶遠傳裝置的液位變送器

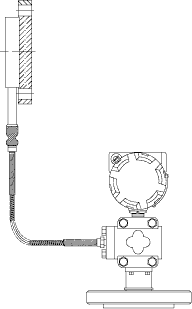

帶遠傳裝置法蘭式液位變送器

帶遠傳裝置衛生式液位變送器

◆ 液位變送器選型

LHB-1151LT液位變送器選型表

代號測量范圍   (KPa)
3     0 - 1．3 ～ 7．5
4     0 - 6．2 ～ 37．4
5     0 - 31．1 ～ 186．8
6     0 - 117   ～ 689．5
(注：量程代號為3時，宜配用通徑4"或DN法蘭.)

代號     輸出形式
E         4N 20mA．DC      模擬放大器，線性輸出
SF        4-20mA．Dc       數字放大器，帶4駝位數字顯示．
S         4-20mA．DC       智能放人器．采用HART協議通訊

代號     正壓側材料   容室和接頭排氣/排液閥     隔離膜片
12                          碳鋼        316鋼          316L鋼
22                         316鋼        316鋼          316L鋼
23                         316鋼        316鋼         哈氏合金C
24                         316鋼        316鍘         蒙耐爾合金
25                         316鋼        316鋼             鉭
33                        哈氏合金c    哈氏合金c      哈氏合金c
35                        哈氏合金C    哈氏合金C          鉭

代號     正壓側材料   隔離膜片       接液密封面
A                        316L鋼
B                       哈氏合金c       平法蘭式與遠傳膜片
c                          鉭              相同材料
N                         鎳200
V                       蒙耐爾合金       凸法蘭式均為316鋼
H                          鈦

代號      安裝法蘭通徑
2          通徑2”或DN50
3          通徑3”或DN5O
4          通徑4”或DNl00

代號      安裝法蘭標準
A          ANSI和HG20615
D          DIN和HG20392

代號        壓力等級
1          150Lb或PN1O／16bar
3          300Lb或PN25／40bar
6          600Lb或PN64bar
(注：供貨產品的密封面為RF型突面式。根據需要可提供：MFM型凹凸面式，TG型榫槽面式、或RJ型環連接面式。)

代號       灌充液
L        低粘度
3          300Lb或PN25／40bar
6          600Lb或PN64bar
(注：供貨產品的密封面為RF型突面式。根據需要可提供：MFM型凹凸面式，TG型榫槽面式、或RJ型環連接面式。)

代號       灌充液
硅油—60-150~ p 0．93
S        普通硅油 —45-205~ p 0．96

代號膜片凸出長度
0       0 (平膜片形式)
2       50 (2”)
4       100(4”)
6       150(6”)
8       200(8”)
10      250(10”)
(注：可供非系列長度)

代號       選用件(未列入選用件，參見第43頁附錄l表1 4)
S_□ 負壓側帶一個遠傳裝置
M1       線性指示表 0～100％刻度
M4       數顯指示表0~100％刻度
d        隔爆型，防爆標志 Exd Ⅱ BT4—6
(注：“_□”內填入毛細管長度代號：05（1.5米），10（3米）或15（4.5米），一般負壓側提供扁平式0-。)

ll5lLT        4     E     23    B     3      A     1      L      O   S15    M1    0-150KPa 選型舉例

LHB-1151ST衛生式液位變送器選型表

代號測量范圍   (KPa)
4     0 - 6．2 ～ 37．4
5     0 - 31．1 ～ 186．8
6     0 - 117   ～ 689．5

代號     輸出形式
E         4N 20mA．DC      模擬放大器，線性輸出
SF        4-20mA．Dc       數字放大器，帶4駝位數字顯示．
S         4-20mA．DC       智能放人器．采用HART協議通訊

代號     負壓側材料   容室和接頭排氣/排液閥     隔離膜片
22                         316鋼        316鋼          316L鋼
23                         316鋼        316鋼         哈氏合金C

代號     負壓側材料   隔離膜片       接液密封面
A                        316L鋼             316L鋼
B                       哈氏合金c           316L鋼

代號      接液筒
31          通徑2”    壓力等級150Lb
32          通徑3”    壓力等級150Lb

代號      安裝法蘭標準
A          ANSI和HG20615
D          DIN和HG20392

代號       灌充液
L        低粘度硅油    -60-150℃ p=0．93
S        普通硅油      -45-205℃ p=0．96
N        植物油        -15-200℃ p=0．92
W        蒸餾水        +5-+70℃ p=1． 0
（注：代號N、W用于衛生要求嚴格的場合，可避免灌充值泄漏對工藝介質造成污染。）

代號膜片凸出長度
2       50 (2”)
4       100(4”)
6       150(6”)

代號   選用件(未列入選用件，參見第43頁附錄l表1 4)
S_□   負壓側帶一個遠傳裝置
G        安裝罐和卡箍
M1       線性指示表 0～100％刻度
M4       數顯指示表0~100％刻度
d        隔爆型，防爆標志 Exd Ⅱ BT4—6

ll5lST        5     E     22    A     32      A     32      N      4   M4      0-40KPa 選型舉例
