DFD/DFQ手動操作控制器/光柱顯示手動操作器

　XWP-LED系列手動操作控制器/光柱顯示手動操作器集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值清晰直觀。

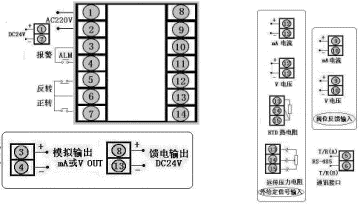

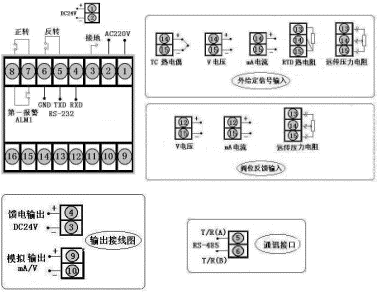

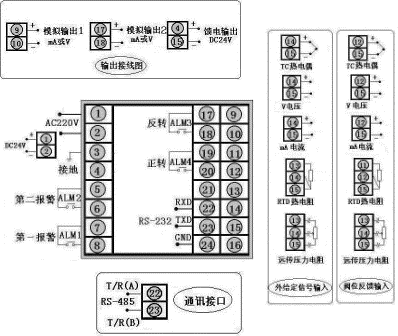

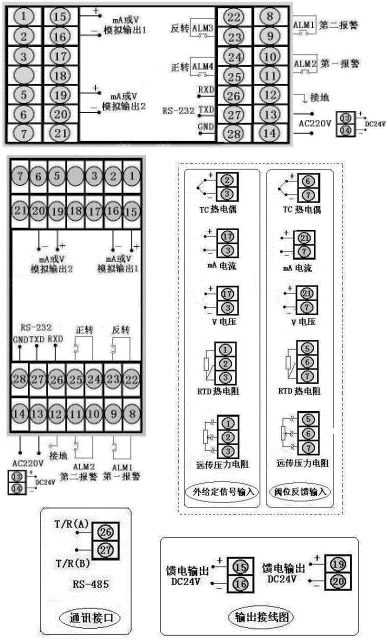

儀表外形及接線圖（以下為基本配線,特殊訂貨請參考隨機接線圖）

型號	XWP-ND835系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	XWP-NT835系列（橫式）
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	XWP-NS835系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	XWP-NT835系列（豎式）
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	XWP-ND935系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g
型號	XWP-ND435系列	接線圖
儀表外形	儀表尺寸:96×48×110mm 開孔尺寸:92×44mm 重量:240g
型號	XWP-ND435系列	接線圖
儀表外形	儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重量:240g

XWP-LED系列手動操作器型譜表

型號

代碼

說明

XWP -N

□ □ □□-□ □ □-□□/ □□-□ □ -□-□

新一代手動操作器

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

96×48mm

72×72mm

160×80mm,80×160mm

96×96mm

控制作用

手動操作器

通訊方式

□

參見 "通訊方式"

控制輸出方式

□

參見 "控制輸出方式"

變送輸出方式

□

參見 "變送輸出方式"

PV輸入類型

□□

參見"輸入類型"

SV輸入類型

□□

參見"輸入類型"

第一報警方式

上限報警

下限報警

第二報警方式

上限報警

下限報警

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

XWP-LED系列光柱顯示手動操作器型譜表

型號

代碼

說明

XWP -N

T □□□-□ □ □- □□/□□-□ □ -□-□ -□

新一代光柱顯示手動操作器

外形尺寸

160×80mm,80×160mm

控制作用

手動操作器

通訊方式

□

參見"通訊方式"

控制輸出方式

□

參見"控制輸出方式"

變送輸出方式

□

參見"變送輸出方式"

PV輸入類型

□□

參見"輸入類型"

SV輸入類型

□□

參見"輸入類型"

第一報警方式

上限報警

下限報警

第二報警方式

上限報警

下限報警

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

橫式顯示儀表

豎式顯示儀表

輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d
