XWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表

PID自整定控制儀/PID光柱顯示控制儀表

　XWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表適用于需要進行精度測量控制的系統，可根據被控對象自動演算出PID控制參數。

　　XWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），并可選擇雙光柱顯示。

主要特點

　　 PID參數自整定。

　　可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。

　　手/自動無擾動切換，手自狀態下可修改參數。

　　具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。

儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

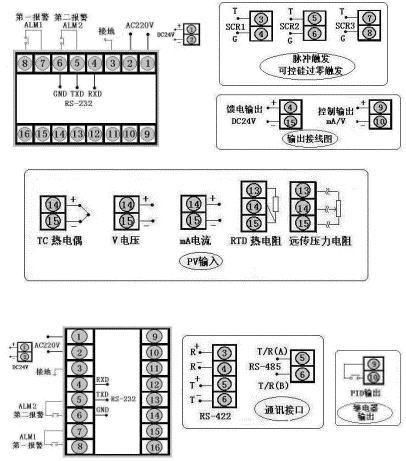

型號	XWP-ND405系列	接線圖
儀表外形	儀表尺寸:96×48×110mm 開孔尺寸:92×44mm 重量:240g
型號	XWP-ND405系列
儀表外形	儀表尺寸:48×96×110mm 開孔尺寸:44×92mm 重量:240g

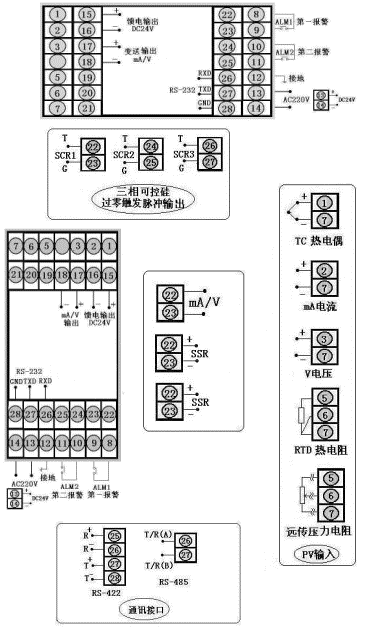

型號	XWP-ND805系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	XWP-NT805系列
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	XWP-NS805系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	XWP-NT805系列（豎式）
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

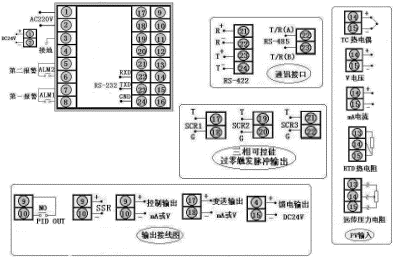

型號	XWP-ND905系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g

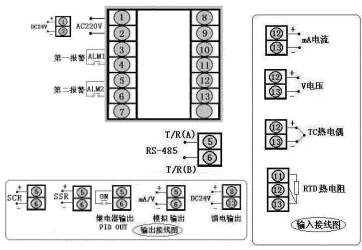

型號	XWP-ND705系列	接線圖
儀表外形	儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重量:240g xbdol.cn

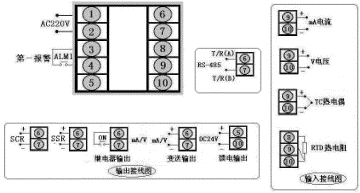

型號	XWP-ND105系列	接線圖
儀表外形	儀表尺寸:48×48×110mm 開孔尺寸:44×44mm 重量:180g

XWP-LED系列PID參數自整定控制儀型譜表

型號

代碼

說明

XWP -N

□ □ □□ -□ □ -□ □□ -□ □-□-□

新一代PID自整定控制儀

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

48×48mm

96×48mm（橫） 48×96mm（豎）

72×72mm

160×80mm 80×160mm

96×96mm

控制作用

PID自整定控制

通訊方式

無通訊

通訊接口為RS-232C

通訊接口為RS-422

通訊接口為RS-485

通訊接口特殊規格

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

無報警（可省略）

上限報警

下限報警

第二報警方式

無報警（可省略）

上限報警

下限報警

饋電輸出

DC24V 饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

XWP-LED系列PID光柱顯示控制儀型譜表

型號

代碼

說明

XWP -N

T □ □□ -□ □ □- □□-□ □- □- □- □

新一代光柱PID顯示控制儀

外形尺寸

160×80mm（橫），80×160mm（豎）

控制作用

PID自整定控制

通訊方式

無通訊

通訊接口為RS-232C

通訊接口為RS-422

通訊接口為RS-485

通訊接口特殊規格

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

無報警（可省略）

上限報警

下限報警

第二報警方式

□

參見"報警方式"

饋電輸出

饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）
