XWP-LCD-A/M手動操作器

XWP-LCD-A/M系列手動操作器可接在各種調節器或計算機控制系統之后作備用儀表，在系統試車或調節器失效時，可由本控制器替代進行手動操作，以保證生產的安全。

儀表特點

　　能接受與系統同步的給定信號和反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門。

　　能實現自動至手動的無擾動平滑切換；手動切換至自動時，采用逼近法積算，并帶切換限幅功能，實現手動至自動的無擾動平滑切換。

　　可同時顯示輸入值和輸出百分比值；指示報警和輸出狀態等。

儀表外形及接線圖(以下為基本配線方式，特殊訂貨請參見隨機接線圖)

型號

XWP-LCD-A/M系列

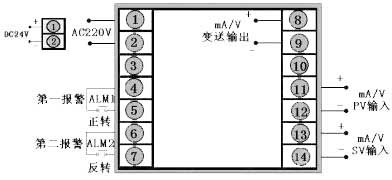

接線圖

儀表外形

xbdol.cn

儀表尺寸:72×72×110mm
開孔尺寸:680×680mm
重量:240g

XWP-LCD-A/M系列手動操作器型譜表

型號

代碼

說明

XWP -LCD

□□ □ □□ □ □□/□□- □ □- □

大屏幕帶背光液晶顯示儀表

儀表功能

A/M

手動操作器

外形尺寸

72×72 mm

控制作用

手動/自動操作，無擾切換

輸出方式

□

參見"輸出方式"

PV輸入類型

□□

參見"輸入類型"

SV輸入類型

□□

參見"輸入類型"

第一報警方式

無報警（可省略）

上限報警

下限報警

第二報警方式

無報警（可省略）

上限報警

下限報警

供電方式

DC24V供電

AC90～265V供電（開關電源）

輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
12	4～20 mA	-1999～9999 d	14	1～5 V	-1999～9999 d
13	0～10 mA	-1999～9999 d	15	0～5 V	-1999～9999 d

　注：不能切換輸入，訂貨時請確認型號。

　輸出方式

代碼	1	2	3	4	5	6	7	8	9
輸出方式	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	閾位控制

SCR--可控硅過零觸發脈沖輸出　　 SSR--固態繼電器控制輸出

　注：選擇繼電器輸出正反轉，無報警輸出。

型號舉例：

①XWP-LCD-A/M735-01-12/14-N-W

輸出方式為繼電器正反轉輸出，PV輸入類型為4～20 mA，SV輸入類型1～5 V，DC24V供電。

②XWP-LCD-A/M735-02-14/12-HL-T

　　輸出方式為4～20mA輸出，PV輸入類型為1～5 V，SV輸入類型4～20mA，第一報警為上限報警，第二報警為下限報警，AC90～265V供電（開關電源）。
