LHB700緊湊型壓力變送器

應用

該變送器結構簡單，體積小巧，易安裝，適用于與接觸部分材質兼容的氣體和液體介質。可以測量表壓、絕壓和負壓。

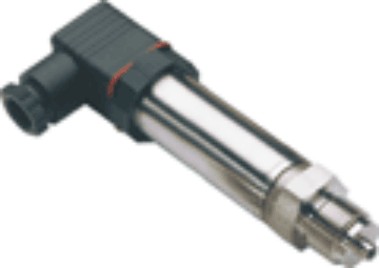

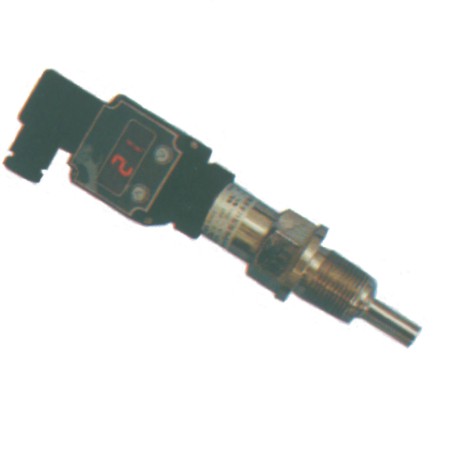

LHB-700(帶LED表頭指示)	LHB-700(不帶LED表頭指示)

技術參數

測量范圍：-100KPa～60MPa
允許溫度：
介質溫度：-30～85℃
環境溫度：-30～85℃
儲存溫度：-30～85℃
溫度影響：TK＜±0.02%FS/K
精度等級：0.2、0.5級
工作電壓：18～36VDC
輸出信號：4～20mA（二線制）
1～5V（三線制）
負載電阻：＜=1000Ω
測量傳感器
陶瓷壓阻式傳感器（見圖1）

工作原理

壓力直接作用在陶瓷膜片的前面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V，可以和應變式傳感器相兼容。

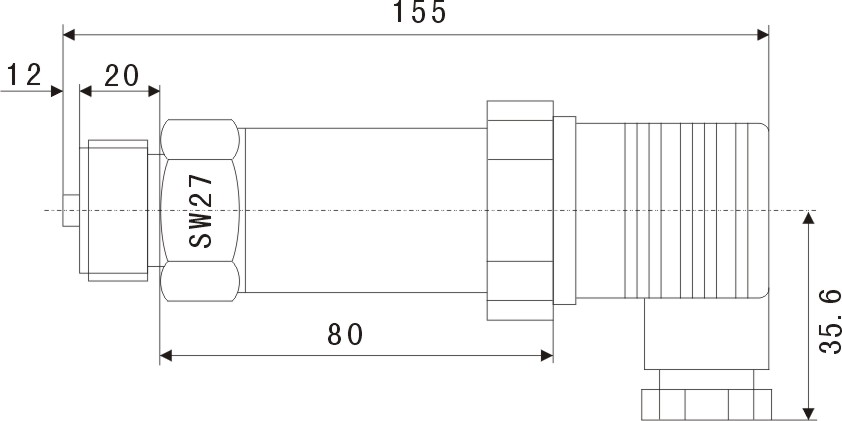

尺寸大小

電氣連接

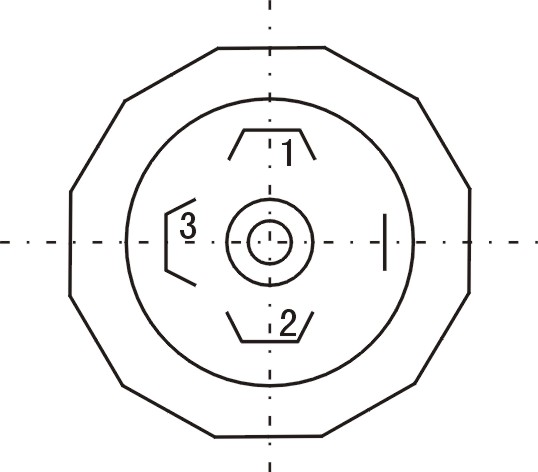

LHB-700小巧型變送器的電氣連接方式和輸出信號為：
二線制：1 電源正 2 電源負
3 外殼
三線制：1 電源正
2 電源負（與信號負共用）
3 信號+

LHB-700型壓力變送器型譜表

	壓力變送器類型
	M普通型 S智能型
	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	過程連接材料
		1 2	不銹鋼316L 約定的特殊要求
		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	過程連接形式
			R M N K S	外螺紋G1/2，內孔Φ11.4mm 外螺紋G1/2，DIN16288 外螺紋NPT1/2，內螺紋NPT1/4 外螺紋M20×1.5 約定的特殊要求
			\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	密封材料
				F P S	氟素橡膠 PTFE 約定的特殊要求
				\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	輸出信號
					2 4 6	模擬信號4～20mA二線模擬信號1～5V三線約定的特殊要求
					\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	外殼類型
						A	壓鑄鋁外殼
						\| \| \| \| \| \| \| \| \| \| \| \| \| \|	現場顯示表類型
							N A A2	無現場顯示(只適用于LHB-700普通型) LED顯示智能壓力變送器(只適用于LHB-700智能型) LCD顯示智能壓力變送器(只適用于LHB-700智能型)
							\| \| \| \| \| \| \| \| \| \|	精度等級
								1 2 3	0.1（本安型除外） 0.2 0.5
								\| \| \| \| \| \|	測量量程
									參見標準量程代碼表] 例如：D3 0～10KPa S00 非標量程
									\| \|

LHB-700	M	1	R	F	2	A	N	3	D3	選型舉例

標準量程表

測量范圍	代號	量程調節范圍	測量范圍	代號	量程調節范圍	測量范圍	代號	量程調節范圍
0～4KPa	D1	0.7～7KPa	0～200KPa	E3	60.0～200KPa	0～10MPa	H1	3.0～10MPa
0～6KPa	D2	0.7～7KPa	0～250KPa	E4	120.0～400KPa	-2～2KPa	C1	2.0～7.0KPa
0～10KPa	D3	1.0～10KPa	0～400KPa	E5	120.0～400KPa	-5～5KPa	C2	5.0～20KPa
0～16KPa	D4	10.0～20KPa	0～0.6MPa	F1	0.2～0.6MPa	-10～10KPa	C3	2.0～20KPa
0～20KPa	D5	10.0～20KPa	0～1.0MPa	F2	0.3～1.0MPa	-20～20KPa	C4	-8.0～20KPa
0～25KPa	D6	12.0～30KPa	0～1.6MPa	F3	0.6～2.0MPa	-50～50KPa	C5	10.0～100KPa
0～40KPa	D7	12.0～40KPa	0～2.0MPa	F4	0.6～2.0MPa	-100～0KPa	B1	-40～100KPa
0～60KPa	D8	20.0～60KPa	0～2.5MPa	F5	1.2～4.0MPa	-100～100KPa	B2	-40～100KPa
0～100KPa	E1	30.0～100KPa	0～4.0MPa	F6	1.2～4.0MPa	-100～300KPa	B3	50～400KPa
0～160KPa	E2	60.0～200KPa	0～6.0MPa	F7	2.0～6.9MPa	-100～1000KPa	B4	240～1000KPa
