1151GP、1151AP壓力變送器

◆ 用途
    壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓和絕對壓力等參數，然后將其轉換成4～20mA．DC信號輸出。
    壓力變送器包括LHB-GP型(表壓力)和AP型(絕對壓力)兩種類型。GP和AP型與智能放大板組合，可構成智能型壓力變送器，它可通過符合HART協議的乎操器相互通訊，進行設定和監控。
    GP型壓力變送器的δ室，一側接受被測壓力信號，另一側則與大氣壓力貫通，因此可用于測量表壓力或負壓。

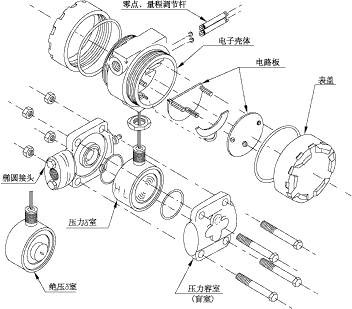

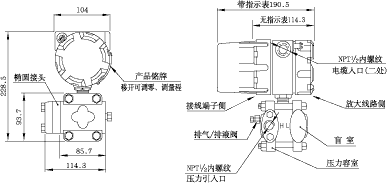

    AP型絕對壓力變送器的δ室(結構參見下圖)一側接受被測絕對壓力信號，另一側被封閉成高真空基準室，它可以測量除氣系統、蒸餾塔、蒸發器和結晶器等的絕對壓力。

◆ 技術參數和性能

表 12. 主要技術參數

類型	量程(KPa)		精度	過載壓力或靜壓(MPa)	靜壓影響	溫度影響(%/28℃)	附注
	代號	調整范圍
GP	2	1.3∽7.5 KPa	0.25	14	±0.25	±0.3	1.超壓影響和溫度影響，均在變送器滿量程下進行測定。 2.在其它量程下，超壓引起的零點變化，通過零點調整，即可恢復正常工作。 3.GP型壓力變送器符合技術指標的工作壓力為：充硅油時： ≥3.5KPa.abs 充氧油時：高于大氣壓力。
						±0.2
	4	6.2∽37.4 KPa
	5	31.1∽186.8 KPa
	6	117∽689.5 KPa
	7	345∽2068 KPa
	8	1170∽6895 KPa
	9	3450∽20680 KPa		31
	0	68901∽41370 KPa		52
AP	4	6.2∽37.4 KPa.abs		14
	5	31.1∽186.8 KPa.abs
	6	117.1∽689.5 KPa.abs
	7	345∽2068 KPa.abs
	8	1170∽6895 KPa.abs

◆ 用途

◆ 壓力變送器選型

1151GP型壓力變送器選型表

代號   測量范圍       (KPa)
3        0-1．3    ～    7.5
4        0-6．2      ～    37.4
5        0-31．1      ～    186.8
6        0 -117      ～     689.5
7        0 -345        ～     2068
8        0 -1170      ～     6895
9        0 -3450       ～    20680
0        0 -6895      ～    41370

代號      輸出形式

E           4-20mA．DC       模擬放大器，線性輸出
SF          4-20mA．Dc       數字放大器，帶4¹/2位數字顯示
S           4∽20mA．DC      智能放大器．并采用HART協議通訊

代號      結構材料     容室和接頭   排氣/排液閥
1                        碳鋼鍍鉻           316鋼
2                        鋼                  316鋼
3                        哈氏合金C         哈氏合金C
4                        蒙耐爾合金        蒙耐爾合金

代號   隔離膜片
2      316L鋼
3      哈氏合金C
4      蒙耐爾合金
5      鉭

代號      灌充液
無       低粘度硅油
F        氟油（惰性液，用于制氧系統）

代號     選用件(未列人選用件，參見第43頁附錄l表1-4)
M1        線性指示表 0-100％刻度
M2        平方根指示表O-lO刻度
M4        數顯指示表 0-100％刻度
B1        管裝彎支架 (安裝管φ60)
B2        板裝彎支架
B3        管裝平支架 (安裝管4,60)
Dl        排氣/排液閥裝在容室側面的上部
D2        排氣/排液閥裝在容室側面的下部
d         隔爆型，防爆標志 Exd Ⅱ BT4—6
ll5lGP        8     S     2     3     M1      B3 D1     0～2.5KPa 選型舉例

1151AP型絕對壓力變送器選型表

代號   測量范圍       (KPa)
4        0-6．2      ～    37.4
5        0-31．1      ～    186.8
6        0 -117      ～     689.5
7        0 -345        ～     2068
8        0 -1170      ～     6895

代號      輸出形式
E           4-20mA．DC       模擬放大器，線性輸出
SF          4-20mA．Dc       數字放大器，帶4¹/2位數字顯示
S           4∽20mA．DC      智能放大器．并采用HART協議通訊

代號      結構材料     容室和接頭   排氣/排液閥
1                        碳鋼鍍鉻           316鋼
2                        鋼                  316鋼
3                        哈氏合金C         哈氏合金C
4                        蒙耐爾合金        蒙耐爾合金

代號   隔離膜片
2      316L鋼
3      哈氏合金C
4      蒙耐爾合金

代號     選用件(未列入選用件，參見第43頁附錄l表1-4)
M1        線性指示表 0-100％刻度
M2        平方根指示表O-lO刻度
M4        數顯指示表 0-100％刻度
B1        管裝彎支架 (安裝管φ60)
B2        板裝彎支架
B3        管裝平支架 (安裝管4,60)
Dl        排氣/排液閥裝在容室側面的上部
D2        排氣/排液閥裝在容室側面的下部
d         隔爆型，防爆標志 Exd Ⅱ BT4—6

ll5lAP        4     E     1     2     B1         0～30KPa 選型舉例
